Moule d'estampageest un outil de production de base utilisé dans la fabrication de composants automobiles, aérospatiaux, électroménagers, électroniques, matériels et structurels. Il régit la précision dimensionnelle, la définition de la surface et la répétabilité des processus d'emboutissage des métaux. Dans les écosystèmes industriels modernes où la fabrication en grand volume dépend de la cohérence et de la stabilité des processus, le moule d'emboutissage devient la base sur laquelle reposent l'évolutivité de la production et l'assurance qualité.
Le but de cet article est d'examiner comment la précision des moules d'emboutissage influence directement la qualité du formage, le cycle de vie de la production et les performances de fabrication. Grâce à l'analyse des spécifications techniques, à la décomposition structurelle et à l'évaluation orientée processus, ce contenu fournit une référence complète pour les spécialistes des achats, les ingénieurs industriels et les acheteurs mondiaux cherchant à comprendre les mécanismes décisifs à l'origine des performances des outils d'emboutissage. La discussion est étendue en quatre nœuds principaux pour garantir la profondeur et la clarté structurelle, couvrant la sélection des matériaux, la configuration mécanique, la précision du processus, les considérations d'application quotidiennes et les points de contrôle d'évaluation clés pour l'approvisionnement.

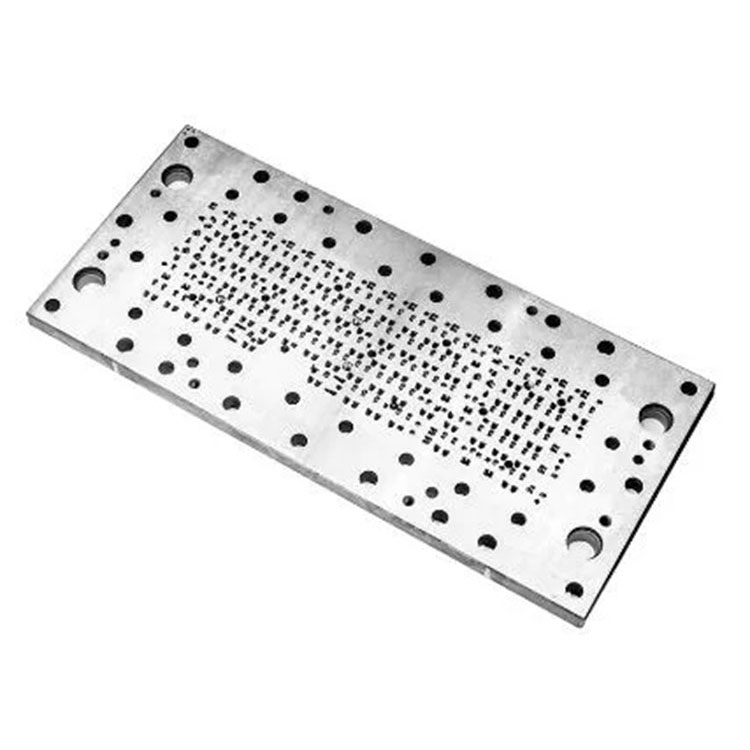

Un moule d'estampage se compose généralement de plaques matrices, de poinçons, de plaques de dévêtissage, de piliers de guidage, de bagues, de ressorts, de plaques de support et de fixations. L'ensemble complet fonctionne comme une structure coordonnée capable de transférer la force de presse en déformation contrôlée des tôles. L'usinage de précision, le contrôle de la géométrie des cavités, la discipline de tolérance et les configurations spécifiques au type (monoprocessus, progressif, transfert, composé) déterminent la stabilité de chaque cycle d'emboutissage.
Vous trouverez ci-dessous un tableau de référence des paramètres consolidés représentant les configurations standard de moules d'emboutissage de qualité industrielle couramment utilisées dans les environnements de production de tôle :
| Catégorie de paramètre | Plage de spécifications typique |
|---|---|
| Matériau de la matrice | SKD11, DC53, Cr12MoV, carbure, H13 |
| Dureté (après traitement thermique) | HRC 58-62 |
| Matériau de base du moule | S50C, 45#, acier A3 |
| Épaisseur de la plaque | 20 à 80 mm selon la section |
| Tolérance d'usinage | ±0,005–±0,02 mm selon la fonctionnalité |
| Rugosité de surface (sections critiques) | Ra 0,2–0,6 μm |
| Précision du pilier de guidage/de la bague de guidage | Entre 0,005 et 0,01 mm |
| Durée de vie du poinçon (tôle d'acier générale) | 300 000 à 2 000 000 de courses selon le matériau |
| Dégagement des matrices | 3 à 12 % de l'épaisseur de la tôle (en fonction du matériau) |
| Options de type de structure | Mono-procédé, progressif, transfert, composé |
| Épaisseur de feuille appropriée | 0,2 à 6,0 mm en fonction de la charge nominale |
Une fois ces paramètres définis, chaque section suivante explore comment une ingénierie précise dans les moules d’emboutissage se traduit par une production industrielle fiable.
Les performances des moules d’emboutissage commencent par les fondements techniques : les matériaux, les processus thermiques et l’architecture interne de l’outil. Les moules industriels haut de gamme sélectionnent des aciers alliés présentant une résistance à l'usure, une résistance à la compression et une stabilité dimensionnelle. Le traitement thermique calibre la dureté du matériau pour supporter des millions d'impacts d'estampage répétitifs sans déformation. Les composants de poinçonnage correctement trempés maintiennent la netteté des bords plus longtemps, améliorent le comportement d'écoulement du métal et résistent aux micro-écailles.
La qualité du traitement thermique affecte directement la durée de vie du moule à long terme. La répartition uniforme de la dureté sur la cavité, le poinçon et les surfaces de travail évite les concentrations de contraintes qui autrement provoqueraient une fatigue précoce. Le meulage, la coupe au fil et le fraisage CNC de haute précision affinent la géométrie de la surface pour prendre en charge un comportement de friction stable. La mise en place précise des inserts, des plaques et des structures de support établit l'uniformité de la charge lorsque le vérin de la presse applique une force vers le bas.
Les systèmes de piliers de guidage déterminent la précision directionnelle lors de la fermeture du moule. Les bagues de haute précision permettent un mouvement vertical contrôlé, évitant ainsi un désalignement de la matrice qui pourrait provoquer des bavures, une usure accélérée de l'outil ou des chutes. Les ressorts et les cylindres d'azote régulent la force de dénudage, aidant ainsi les pièces éjectées à maintenir la cohérence géométrique. Les plaques de renfort répartissent l'énergie d'impact sur la base du moule, favorisant ainsi la longévité structurelle lors d'une production continue à grande vitesse.
Pour les industries où les tolérances restent serrées, des écarts infimes dans le jeu de la matrice ou l’alignement du poinçon peuvent générer une instabilité sur des milliers de cycles. Par conséquent, une conception appropriée de la structure garantit une sortie dimensionnelle stable, une maintenance réduite et des performances d’emboutissage constantes.
La précision dimensionnelle est un facteur déterminant de la capacité du moule d’emboutissage. Les performances sont déterminées par la cohérence avec laquelle le moule maintient la géométrie de la cavité, l'alignement du poinçon et le jeu de la matrice pendant les cycles de production continus. Chaque processus d'estampage produit des motifs d'usure accumulés ; par conséquent, la conception du moule doit anticiper les contraintes opérationnelles à long terme.
La discipline de tolérance est essentielle à la conformité des produits. Des variations de quelques microns seulement dans les sections critiques peuvent modifier le comportement de formage, affectant les angles de pliage, la position des trous, les profils des brides et la planéité. Lors d'opérations à grande vitesse, les surfaces en acier à outils rencontrent un contact de friction avec la tôle, ce qui fait de la rugosité de la surface et des voies de lubrification des déterminants clés de la stabilité.
Les moules d’emboutissage progressif amplifient cette exigence. Avec plusieurs stations disposées en séquence, chaque étape de formage dépend d’une alimentation précise de la bande et d’une progression précise des étapes. Si une station s'écarte de sa géométrie prévue, le produit final peut présenter des erreurs cumulatives. Les moules de transfert nécessitent un mouvement synchronisé des pièces, ce qui signifie que l'emplacement du poinçon et les mécanismes de levage doivent maintenir des trajectoires de déplacement fluides.
Le jeu de matrice influence le comportement à la rupture des tôles métalliques lors du cisaillement. Un jeu excessif provoque des bavures et une mauvaise qualité des bords, tandis qu'un jeu insuffisant accélère l'usure du poinçon. Lorsqu'il est correctement calibré, le jeu permet un cisaillement propre avec une charge d'outil minimale. La conception du rayon du coin du poinçon affecte également les niveaux de concentration de contraintes dans le moule et la pièce.
La précision régit en outre la répartition de l’épaisseur lors des processus d’emboutissage profond. Une pression équilibrée entre le poinçon et la matrice empêche le froissement, la déchirure ou l'amincissement. Pour les opérations de formage nécessitant une courbure douce, l’état de surface du moule et l’homogénéité du contact déterminent la qualité visuelle de chaque composant de sortie.
Dans les chaînes d'approvisionnement mondiales de fabrication, la répétabilité définit si un moule d'emboutissage peut supporter des commandes en gros volume sans variation. L’ingénierie de moules de haute précision devient donc indispensable pour les industries qui exigent une cohérence entre les lots, les lignes de production et les sites d’usine.
Le cycle de vie d’un moule d’emboutissage est influencé non seulement par sa conception mais également par les pratiques de gestion. Une évaluation appropriée avant la mise en service, une maintenance de routine pendant le fonctionnement et des remplacements structurés des composants d'usure contribuent à la stabilité à long terme.
Lors de la validation de pré-production, les contrôles dimensionnels confirment la précision de la cavité, la verticalité du poinçon, la répartition du jeu de la matrice et la douceur du système de guidage. La précision de l'ajustement entre les plaques garantit une répartition uniforme de la pression sous charge. Les ingénieurs effectuent des essais d'emboutissage pour évaluer les conditions de bavure, les transitions de formation, le comportement de libération des pièces et la fiabilité de l'alimentation en bande. Si des anomalies apparaissent, des ajustements fins sont effectués sur les surfaces de travail, les angles de relief, les bords des poinçons ou les positions des pilotes.
La maintenance pendant les cycles de fonctionnement comprend la lubrification, l'inspection des bords du poinçon, les intervalles de remplacement des ressorts et le serrage des composants de fixation. L'identification des premiers signes d'usure réduit les pannes inattendues. La surveillance de l'alignement et de la douceur des piliers de guidage évite toute dérive angulaire qui pourrait compromettre la précision. Les usines d’aujourd’hui utilisent souvent des journaux de production pour suivre le nombre de courses, les cycles de remplacement et les tendances des défauts.
Les composants d'usure tels que les poinçons, les inserts et les décapants suivent des calendriers de remplacement calculés. Le réaffûtage prolonge la durée de vie tout en préservant la géométrie. Lorsque le réaffûtage devient insuffisant, de nouvelles plaquettes rétablissent la précision. Les traitements de surface tels que la nitruration ou les revêtements PVD réduisent la friction et renforcent la résistance à l'usure, améliorant ainsi la stabilité de l'emboutissage dans des conditions de vitesse ou de charge élevée.
La planification de la production façonne également l’efficacité des moules. La sélection de la structure appropriée (processus unique, progressif, transfert ou composé) détermine si la vitesse de sortie correspond au volume de commande et à la complexité des pièces. L'adaptation de la capacité du moule à la presse garantit une répartition équilibrée des forces et évite les surcharges.
Des moules bien gérés offrent une longue durée de vie opérationnelle, des taux de rebut inférieurs et une conformité stable sur des milliers ou des millions de courses. Pour les services d’approvisionnement, comprendre la gestion du cycle de vie constitue une base pour évaluer les capacités des fournisseurs et projeter l’efficacité des coûts opérationnels à long terme.
Les équipes de fabrication dépendent de critères de sélection qui alignent les spécifications des moules sur les objectifs de production. L'évaluation des moules d'emboutissage nécessite une analyse des caractéristiques de la tôle, de la géométrie des composants, des tolérances et de la compatibilité presse-machine. Les exigences de formage de chaque pièce déterminent si un moule progressif, à transfert ou à processus unique est approprié.
Des types de moules mal adaptés nuisent à la productivité. Par exemple, les composants très complexes nécessitant plusieurs étapes bénéficient de structures progressives, tandis que les grandes pièces structurelles peuvent nécessiter des configurations de transfert. Des trous ou des coupes simples peuvent utiliser des stations à processus unique pour une meilleure rentabilité. Les ingénieurs doivent évaluer l'épaisseur, la résistance à la traction et les caractéristiques de flexion du métal pour déterminer les jeux et la résistance au poinçonnage appropriés.
Le dépannage pendant la production implique le diagnostic des problèmes de bavures, de déformation des pièces, des écarts de retour élastique du matériau ou du mauvais alignement de l'alimentation. Les bavures indiquent généralement un jeu incorrect ou une usure du poinçon. La déformation résulte souvent d’une répartition déséquilibrée de la pression ou de surfaces de matrice imprécises. Le retour élastique nécessite des ajustements à la géométrie de formation, aux transitions ou aux angles de courbure. Les problèmes d'alimentation proviennent d'un mauvais alignement du guide de bande, d'une imprécision du pilote ou de propriétés de bobine de matériau incohérentes.
Les ingénieurs conservent une documentation pour chaque moule, enregistrant les modifications, les intervalles de remise à neuf et les statistiques opérationnelles. Les journaux détaillés prennent en charge la traçabilité et permettent une optimisation à long terme. Lors de l’augmentation de la production, les équipes évaluent l’interchangeabilité des moules pour garantir la réplication de la production dans différentes usines. La standardisation des composants tels que les piliers de guidage, les ressorts et les boulons améliore la prévisibilité lors du remplacement des pièces.
Les audits internes examinent l'uniformité de la dureté, la stabilité des fixations structurelles, la cohérence de la géométrie des cavités et les trajets des bandes. Ces pratiques garantissent que les moules d’emboutissage restent stables même dans des opérations continues à grande vitesse.
Vous trouverez ci-dessous deux questions fréquemment référencées lors de la sélection et de l’application des moules d’estampage :
Q1 : Comment le jeu de matrice est-il sélectionné pour différentes tôles ?
A1 : Le jeu de la matrice dépend de l'épaisseur de la feuille, de la résistance à la traction et des caractéristiques de formage. Les matériaux plus durs nécessitent des jeux légèrement plus grands pour éviter la fatigue du poinçon, tandis que les métaux plus mous peuvent utiliser des jeux plus serrés pour un cisaillement plus propre. Les ingénieurs font généralement référence à des pourcentages de jeu allant de 3 à 12 % de l'épaisseur de la tôle, s'ajustant en fonction des niveaux de bavures observés, de la progression de l'usure du poinçon et des tendances à la déformation des bords.
Q2 : Pourquoi la précision progressive du moule affecte-t-elle les contrôles finaux des pièces ?
A2 : Les moules progressifs reposent sur une alimentation par étapes précise, chaque station influençant les étapes de formage ultérieures. Si le profil d'une station dévie, un désalignement d'alimentation ou des erreurs de géométrie s'accumulent sur la bande. Cela entraîne des imprécisions de position, une dérive dimensionnelle ou un formage incomplet. Une précision continue dans toutes les stations garantit que chaque étape complète la suivante, produisant des pièces cohérentes à des volumes élevés.
La sélection et le dépannage des moules d’emboutissage nécessitent donc une compréhension technique détaillée, une connaissance structurelle et une observation diligente du processus.
L'emboutissage industriel repose sur des moules conçus avec précision, durabilité et stabilité opérationnelle. De la sélection des matériaux et de l'intégrité structurelle à la précision dimensionnelle, en passant par la gestion du cycle de vie et le dépannage des processus, chaque élément de l'ingénierie des moules contribue à des résultats de formage cohérents. Les fabricants qui recherchent la fiabilité sur de longues séries de production dépendent de moules qui maintiennent la géométrie sous pression continue. Les équipes d’approvisionnement ont intérêt à comprendre les critères d’évaluation qui différencient les moules bien conçus des moules instables.
